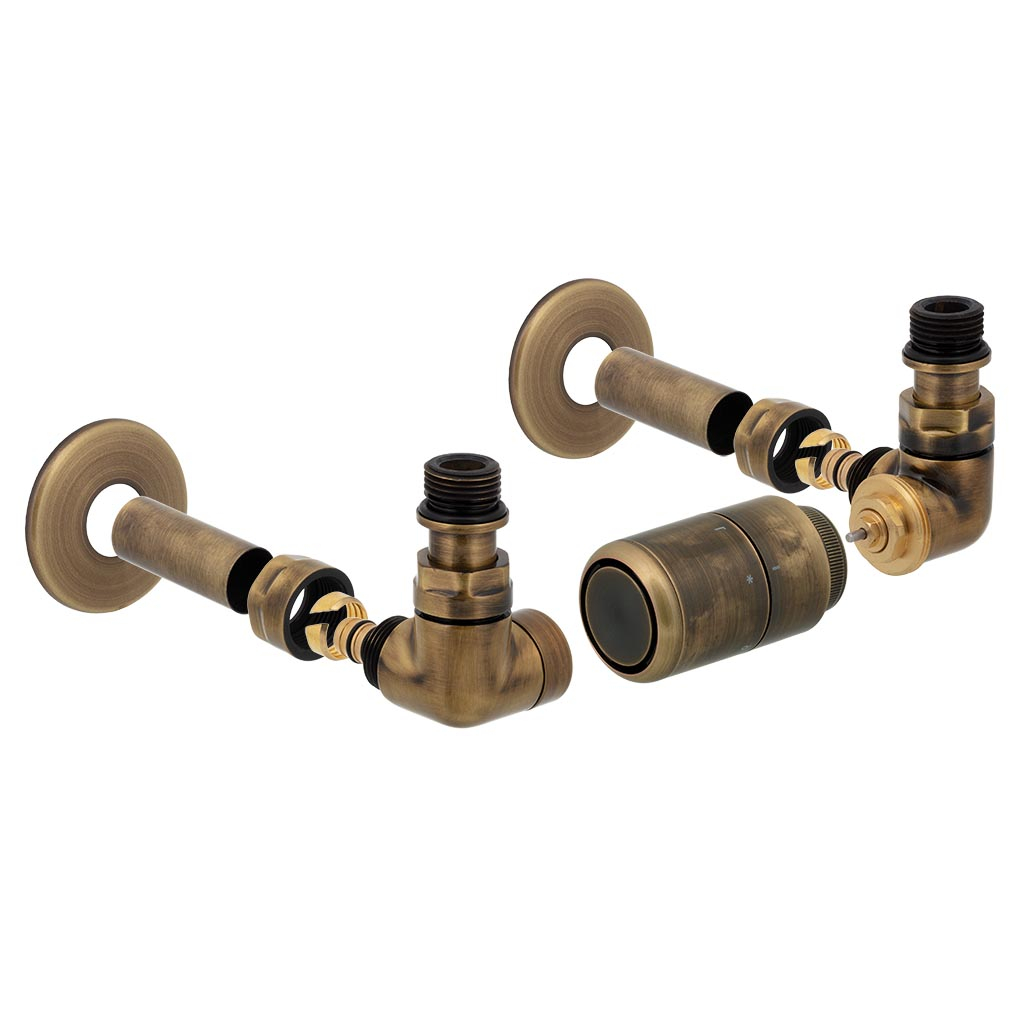

Hydronix kompletní připojovací sada VISION ventilů termostatická, stranová, rohová, mosaz patina
Kód: 102807/LEV 102807/PRA Zvolte variantuDetailní popis produktu
Stranové připojení Termostatická sada, rohová, mosaz patina
Kompletní připojovací sada Hydronix VISION spojuje termostatický ventil s hlavicí Prestige a regulační šroubení ve stranovém provedení. Patří mezi připojovací sady, vybírat můžete levého nebo pravého provedení.
- 120°CMaximální pracovní teplota
- 60kPaMaximální uzavírací diferenční tlak
Proč koupit sadu Hydronix VISION na TOPNÝŽEBŘÍK.cz
K připojovací sadě vám pomůžeme vybrat vhodné provedení i doplňky.
- Specialisté na koupelnové vytápění. Topné žebříky, topné tyče, připojovací sady a elektrické sušáky ručníků, ne obecný e-shop s koupelnami.
- Poradíme před nákupem. Napište přes dotaz k produktu nebo volejte +420 604 872 049.
- 25 let praxe v oboru. Zkušenosti s koupelnovým vybavením a otopnou technikou.
- Deset značek v nabídce. Mezi nimi Sapho, Terma, Hydronix, Aqualine nebo P.M.H.
- Doručení po celé ČR. Podmínky najdete v sekci Doprava a platba.
- Zákonná záruka 24 měsíců. Realizačním firmám, instalatérům a ubytovacím zařízením připravíme při větším objemu individuální nabídku.
Hlavice, regulace a připojení
Údaje platí pro obě provedení.
-
Hlavice Prestige v balení
Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou jako ventil a regulační šroubení.
-
Levé, nebo pravé provedení
Levé provedení má hlavici vlevo, pravé vpravo, vždy při čelním pohledu na otopné těleso.
-
Spojka Cu, nebo Pex
Ventil i regulační šroubení jsou na straně rozvodu zakončené svěrnou spojkou Cu 15×1 mm, nebo Pex-Al-Pex 16×2 mm.
-
Regulace průtoku
Hlavice reguluje výkon tělesa změnou průtoku topné vody, regulačním šroubením nastavíte maximální pracovní hodnotu Kv.
-
Uzavření při výměně
Při výměně otopného tělesa sadu uzavřete bez vypouštění hlavního rozvodu.
-
Mosaz, EPDM a nerez
Tělo šroubení je z mosazi, těsnění z EPDM a pružina z nerezu. Jmenovitý tlak PN 10, pracovní teplota 0 až 120 °C.
Co je v balení a s čím počítat
Přehled platí pro všechny varianty, stranu hlavice určuje zvolená varianta.
Součástí dodávky
- Termostatický ventil VISION, mosaz patina
- Regulační šroubení VISION ve stejné barvě
- Termostatická hlavice Prestige se stejnou povrchovou úpravou
- Krytky průchodu stěnou
- Krytky dopojovacích trubek
Podmínky montáže a provozu
- Levé nebo pravé provedení je nutné zvolit u varianty před objednáním
- Jmenovitý tlak PN 10, pracovní teplota 0 až 120 °C, max. pracovní diferenční tlak 20 kPa, max. uzavírací 60 kPa
Kde najdete doplňky
Další sady najdete v kategorii připojovací sady.
Popis od výrobce
Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION ve středovém provedení slouží pro připojení otopného tělesa se středovým připojením k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Desková otopná tělesa se středovým připojením
- Trubková koupelnová otopná tělesa (žebříky) se spodním středovým připojením
Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou, jako termostatický ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.
Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou sady VISION vhodné do prostor s vysokými nároky na design, zejména do koupelen.
| Rozměry | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 |
||||||
|---|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN 10 | ||||||
| Max. pracovní diferenční tlak | 20 kPa | ||||||
| Max. uzavírací diferenční tlak | 60 kPa | ||||||
| Max. pracovní teplota | 120 °C | ||||||
| Min. pracovní teplota | 0 °C | ||||||
| Materiál |
|
||||||
| Povrchová úprava | galvanické pokovení / prášková barva |
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Desková otopná tělesa
- Koupelnová trubková otopná tělesa - žebříky
Obvyklý způsob použití
Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním středovým připojením k rozvodu vytápění.
- Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
- Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
- Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
Doplňkové parametry
| Kategorie: | Připojovací sady |
|---|---|
| Záruka: | 24 měsíců |
| ? Cena s DPH: | 2000-3000 Kč, 3000-5000 Kč |
| ? Značka: | Hydronix |
| ? Barva: | Bronzová |
| ? Místo určení: | Koupelna |
| ? Možnost vytápění: | Ústřední vytápění |
| ? Produkt: | Připojovací sada |
| ? Styl: | Designový |
| ? Tvar: | Designový |
| ? Výbava: | S termostatickou hlavicí |
| ? Typ připojení: | Boční připojení |
| Typ připojovací sady: | Boční do zdi |
